Cхема отопления двухэтажного дома с принудительной циркуляцией

Содержание статьи



Схема отопления двухэтажного дома с принудительной циркуляцией широко используется для того, чтобы снабжать теплом двухэтажный частный дом. Что она из себя представляет, рассмотрим в этой статье.

Однотрубные и двухтрубные системы

Схема отопления 2-х этажного частного дома по виду разводки труб разделяется на два типа:

Однотрубная

Из названия видно, что однотрубная система отопления двухэтажного дома представляет собой одну трубу, к которой подключены все радиаторы отопления. Теплоноситель, выйдя из отопительного котла, проходит все приборы отопления один за другим, постепенно отдавая в каждом свою энергию. Это означает, что самый ближний к котлу по ходу теплоносителя радиатор будет нагреваться сильнее, а самый последний – слабее.

Однотрубная система двухэтажного дома горизонтальная схема

При горизонтальной схеме радиаторы закольцовываются на каждом этаже отдельно

В двухэтажном доме может использоваться разводка в двух схемах исполнения:

  • горизонтальная;
  • вертикальная.

При горизонтальной схеме радиаторы закольцовываются на каждом этаже отдельно. От отопительного котла теплоноситель поднимается по одному стояку, расходясь от него на две поэтажных ветки. Каждая из них работает по принципу, указанному выше.

В вертикальной схеме с верхней разводкой теплоноситель поднимается наверх под потолок или на чердак частного двухэтажного дома и оттуда разводится по вертикальным стоякам. Эти стояки соединяют между собой по два радиатора: на втором этаже и на первом. В результате получается, что теплоноситель проходит по меньшему числу радиаторов, чем в горизонтальной схеме, и меньше остывает. Но такая разводка вынуждает хозяев утеплять часть системы, находящейся на чердаке двухэтажного дома.

Однотрубная система двухэтажного дома вертикальная схема

Вертикальная разводка вынуждает хозяев утеплять часть системы, которая находится на чердаке двухэтажного дома

Этого можно избежать, применив вертикальную схему с нижней разводкой. В этом случае теплоноситель движется «наоборот», проходя по радиаторам снизу вверх, собираясь наверху в общую трубу и возвращаясь в отопительный котел.

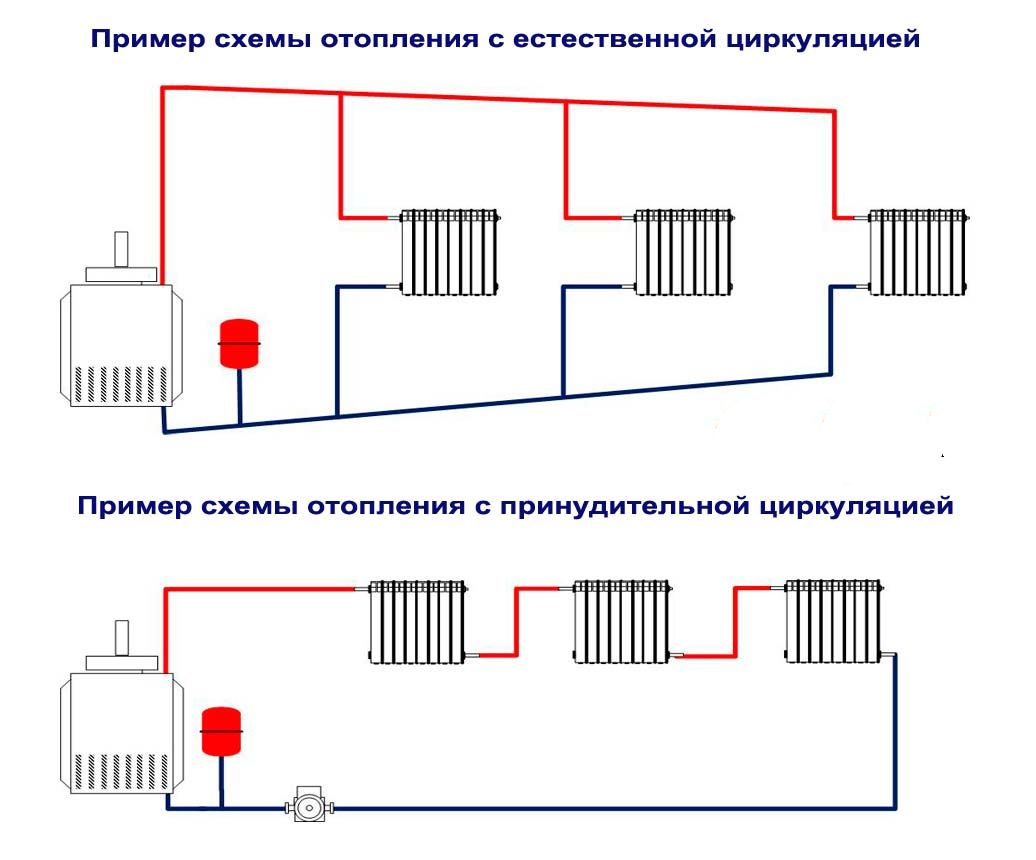

Однотрубная система отопления двухэтажного дома при таких схемах может работать только благодаря наличию в системе циркуляционного насоса. Система с естественной циркуляцией на такие «трюки» не способна.

Двухтрубные

В соответствии со своим названием двухтрубная система отопления двухэтажного дома имеет в своем составе две трубы – подающую, называемую кратко «подача», и обратную, называемую «обратка». Каждый радиатор непосредственно подключен к обеим трубам. При этом теплоноситель попадает в каждый радиатор горячим и выходит из него в трубу обратки, не смешиваясь между собой – по прямой трубе идет только горячий теплоноситель, а по обратке – только остывший. Нагрев радиаторов становится намного равномернее.

Двухтрубная система двухэтажного дома горизонтальная схема

В двухтрубной системе нагрев радиаторов происходит намного равномернее, чем в однотрубной

Двухтрубная схема разводки отопления двухэтажного дома так же, как и однотрубная, может исполняться по вертикальному или горизонтальному типу с той лишь особенностью, что из радиаторов теплоноситель сразу уходит в трубу обратной подачи.

При своем движении по трубам и радиаторам теплоноситель выбирает наиболее «легкий» путь. Если его поток встречает разветвление, в одном участке которого гидродинамическое сопротивление больше, чем в соседнем, то теплоноситель будет поступать во второй, где сопротивление его движению меньше. Поэтому в сложной разветвленной системе трудно сразу спрогнозировать, какие участки будут нагреваться сильнее, а какие слабее.

Двухтрубная система двухэтажного дома вертикальная схема

При двухтрубной схеме теплоноситель выбирает наиболее «легкий» путь движения по трубам

Для регулировки прохождения теплоносителя через радиаторы отопления необходимо на каждый из них поставить балансировочный дроссель. Благодаря этому устройству хозяева получают возможность регулировать поток тепла через радиаторы и выравнивать отопление на каждом из них.

Кроме того, на все батареи необходимо устанавливать специальные краны Маевского, которые предназначены для стравливания возникающих воздушных пробок.

Преимущества и недостатки систем с принудительной циркуляцией

Схема отопления двухэтажного дома с принудительной циркуляцией получила широкое распространение благодаря значительным преимуществам:

  • Использование циркуляционного насоса дает возможность интенсивно прокачивать теплоноситель по системе большого размера, включая и двухэтажный дом.
  • Такая схема отопления двухэтажного частного дома может работать с трубами меньшего диаметра, чем в самотечной системе, что удешевляет ее изготовление.
  • Температуру теплоносителя в системах с принудительной циркуляцией можно поддерживать ниже, чем в системах с естественным потоком теплоносителя, работа которых основана на большой разности температур на входе и выходе из котла. Такая особенность позволяет применять пластиковые и металлопластиковые трубы, которые не выдерживают больших температур.
  • Принудительная циркуляция позволяет легко регулировать отопление в каждой комнате отдельно.


К недостаткам систем с принудительной циркуляцией можно отнести только ее неспособность работать без электроэнергии. Нагнетательный насос работает на электричестве, и при его пропадании поток теплоносителя останавливается. Избежать разморозки в этой ситуации возможно только при использовании дополнительных источников электроэнергии – аккумуляторов бесперебойного питания или генератора.

Элементы отопительной схемы

Для монтажа системы отопления с принудительной циркуляцией потребуются следующее оборудование и материалы:

  • котел отопления;
  • расширительный бак;
  • напорный насос;
  • приборы отопления;
  • трубы;
  • запорная и регулировочная аппаратура.

Отопительный котел

Котел отопления в двухэтажном доме

В двухэтажном доме можно установить котел любой модификации

Котел отопления для системы с принудительной циркуляцией может работать на любом доступном виде топлива и быть любой конструкции. Выбор типа котла и вида топлива, на котором он будет работать, заслуживает отдельного рассмотрения. Важно, только чтобы его мощность соответствовала отапливаемой площади дома. Грубо эту мощность можно оценить так: каждый киловатт мощности котла должен отапливать 10 квадратных метров площади дома. Эту величину можно увеличить на 20-30% для обеспечения надежности работы при пиковых нагрузках в особенно холодные периоды, чтобы отопление было надежным, котел не работал на пределе своей мощности, а имел небольшой запас.

Такой запас значительно увеличит его срок эксплуатации.

Расширительный бак

Расширительный бак в двухэтажной схеме

Бак в схеме 2-х этажного дома с принудительной циркуляцией должен быть только закрытого мембранного типа

Расширительный бак необходим в системе для того, чтобы принимать в себя излишки нагретого и увеличенного в объеме теплоносителя. Это предотвращает возникновение в сети теплоснабжения повышенного давления и разрыва труб или радиаторов.

Если попытаться использовать в системе открытый расширительный бак, то циркуляционный насос при своей работе выгонит в него и далее на чердак дома весь теплоноситель из системы. Поэтому схема отопления 2-х этажного частного дома с принудительной циркуляцией может иметь бак только закрытого мембранного типа, который герметичен, не допускает контакта теплоносителя с атмосферой и автоматически возвращает теплоноситель в систему при его остывании. (Подробнее про расширительный бак можно прочитать здесь).

Минимальный объем бака, который следует монтировать в сеть теплоснабжения, – 10% от всего объема теплоносителя, циркулирующего в ней.

Насос

Насос в систему отопления двухэтажного дома

Насос в такой системе лучше устанавливать перед отопительным котлом

Насосный узел необходим, чтобы в сети существовала постоянная циркуляция теплоносителя. Его лучше устанавливать в самом холодном месте системы отопления – перед отопительным котлом. Так он прослужит дольше, одновременно создавая лучший напор теплоносителя для прохождения узких каналов теплообменника. (О том, как правильно установить циркуляционный насос в систему отопления своими руками можно узнать из этой статьи).

Рассчитать производительность насоса для работы в системе можно, разделив мощность котла на разницу температуры теплоносителя в начале и конце системы и на его теплоемкость. Разницу температур можно принять равной 20 градусам, если в системе есть обычные радиаторы, и 5 градусам, если котел работает только на теплые полы.

Практика показывает, что:

  • Двухэтажный дом площадью до 250 кв.м. требует насос мощностью 3,5 куб.м./час и напором 0,5 атмосфер,
  • Двухэтажный дом площадью 250-350 кв.м. – мощностью 4,5 куб.м./час и напором 0,6 атмосфер,
  • Двухэтажный дом площадью до 800 кв.м. требует насос мощностью 11 куб.м./час и напором 0,8 атмосфер.

Для защиты насоса от повреждения необходимо врезать перед ним в сеть отопления фильтр-отстойник, который будет отсекать различный мусор, оказавшийся в трубах.

Приборы отопления

Система теплых полов в двухэтажном доме

Для принудительной циркуляции идеально подходит система теплых полов

Схема отопления двухэтажного дома с принудительной циркуляцией работает только благодаря постоянной работе циркуляционного насоса. Поэтому отопление комнат можно осуществлять различными типами приборов: радиаторами из различных материалов и системой теплых полов.

Система теплых полов идеально подходит для принудительной циркуляции:

  • для ее работы не требуется высокая температура теплоносителя, что уменьшает требования к отопительному котлу;
  • по теплым полам в силу их большой длины и малого диаметра циркуляция теплоносителя затрудняется, что становится несущественным при использовании напорного насоса.

Трубы

Поскольку система эксплуатируется в частном доме, то необходимо учесть, что ее состояние будет контролироваться самим хозяином. Поэтому на этапе проектирования необходимо предусмотреть, чтобы работ по обслуживанию и поддержанию системы в рабочем состоянии было как можно меньше.

Материал труб

Для изготовления системы с принудительной циркуляцией можно использовать различные типы труб:

  • металлические;
  • пластиковые;
  • металлопластиковые.
Армированные полипропиленовые трубы

Для изготовления системы с принудительной циркуляцией можно использовать различные типы труб, но лучшим вариантом будут трубы из армированного полипропилена или металлопластика

Металлические трубы в последнее время используются довольно редко. Они тяжелы, дороги и сильно ржавеют при эксплуатации. А коррозия означает, поначалу, что циркуляция теплоносителя затрудняется из-за увеличения сопротивления потоку. По мере ее развития – уменьшение проходного диаметра, что еще больше затрудняет работу системы, и, в конце концов, возможно полное перекрытие внутреннего сечения трубы. Кроме того, частички ржавчины отрываются, движутся по трубам и могут повредить циркуляционный насос или забить теплообменник котла.

Поэтому лучше обратить внимание на современные материалы: армированный полипропилен и металлопластик, которые лишены этих недостатков.

При их приобретении необходимо учесть, что соединения при помощи компрессионных фитингов могут начать протекать через несколько лет.

Такие соединения используются, в основном, для небольших температур, и их лучше не применять в системах отопления, хотя прямого запрета на это нет.

Диаметр труб

Полипропиленовые трубы

Выбор диаметра труб зависит от отапливаемой площади помещения

Приобретая пластиковые и металлопластиковые трубы, следует помнить, что они имеют более толстые стенки, по сравнению с металлическими. Например, полипропиленовая труба с наружным диаметром 32 миллиметра имеет внутренний диаметр 20 миллиметров. Для сравнения – металлические трубы такого же внешнего диаметра имеют внутренний диаметр 28-30 миллиметров.

Выбор требуемого диаметра, в основном, зависит от отапливаемой площади, чтобы обеспечить надежную циркуляцию теплоносителя. Так, для двухэтажного дома площадью около 200 кв.м. необходимо применять трубы следующего внутреннего диаметра:

  • поэтажная разводка – 32 миллиметра;
  • межэтажный стояк для горизонтальной разводки – 40 миллиметров;
  • врезка радиаторов в систему – 20 миллиметров.

Заключение

Схема отопления с принудительной циркуляцией оптимально подходит для эксплуатации в двухэтажном частном доме. При правильном проектировании, монтаже  и эксплуатации она обеспечит равномерный комфортный обогрев всех помещений.
