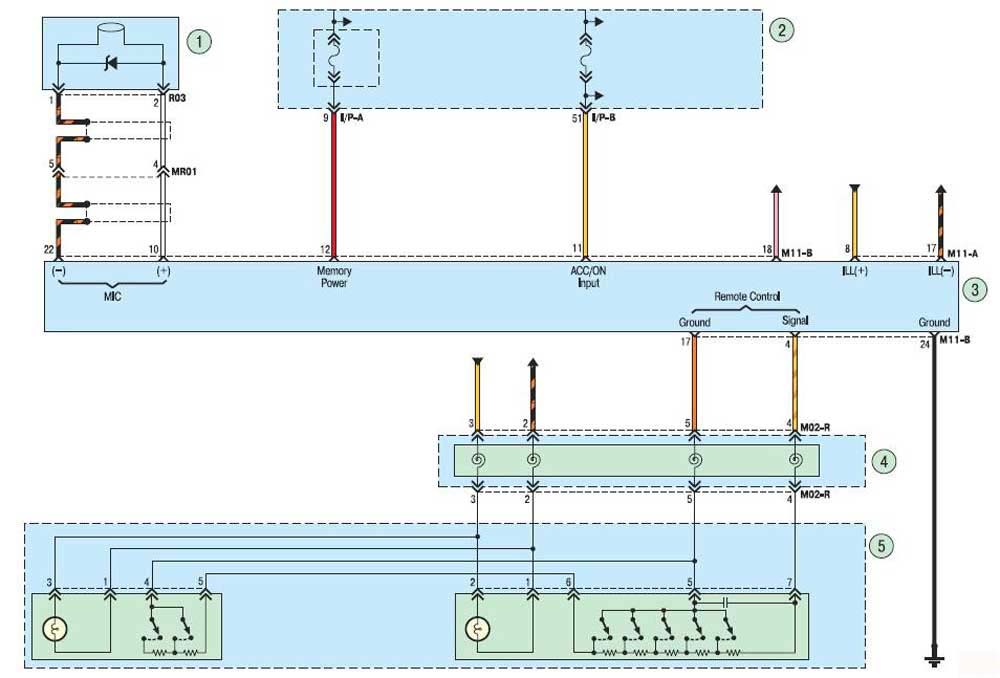

Аудиосистема схема 1

  • 1 – микрофон;
  • 2 – монтажный блок в салоне автомобиля;
  • 3 – головное устройство аудиосистемы;
  • 4 – контактное кольцо;
  • 5 – блок управления аудиосистемой на рулевом колесе.

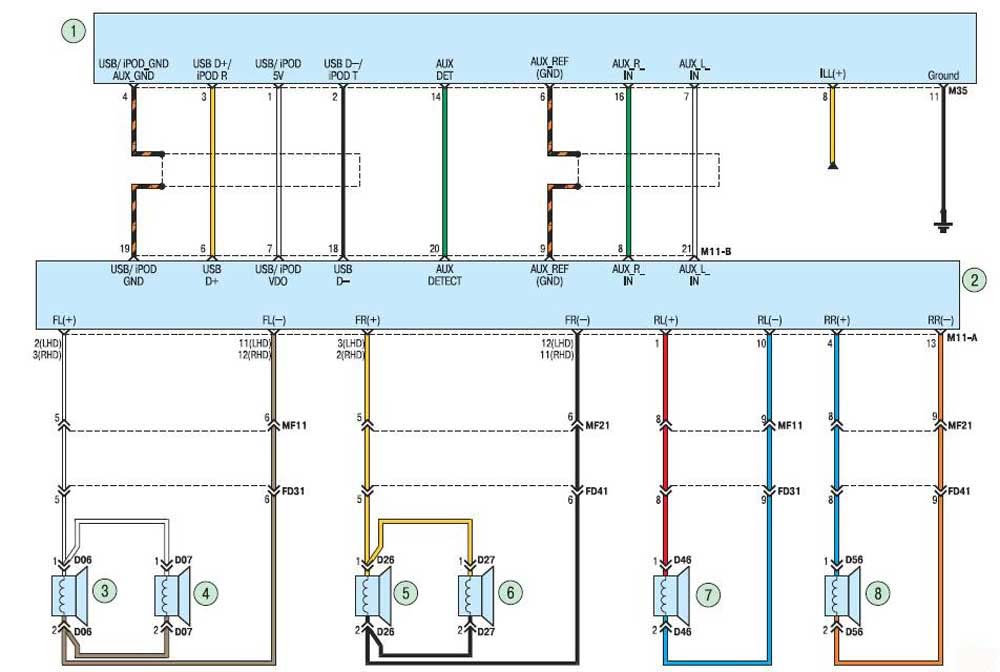

Аудиосистема схема 2

  • 1 – блок подключения мультимедийных устройств;
  • 2 – головное устройство аудиосистемы;
  • 3 – динамик, расположенный в обивке двери водителя;
  • 4 – левый передний высокочастотный динамик;
  • 5 – динамик, расположенный в обивке двери переднего пассажира;
  • 6 – правый передний высокочастотный динамик;
  • 7 – динамик, расположенный в обивке левой задней двери;
  • 8 – динамик, расположенный в обивке правой задней двери.

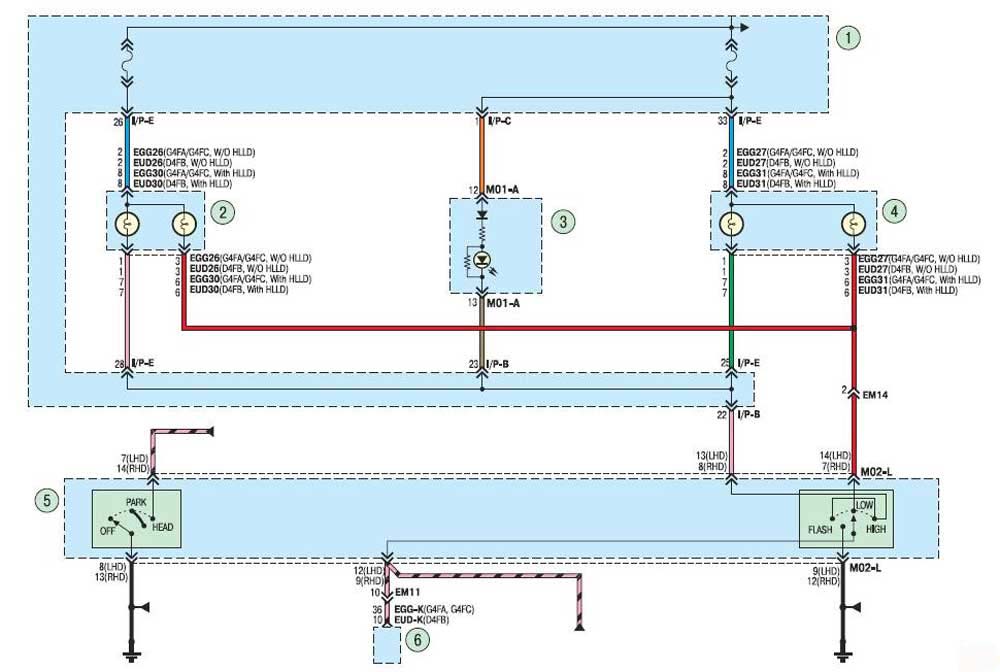

Блок-фара

  • 1 – монтажный блок в салоне автомобиля;
  • 2 – лампы ближнего и дальнего света левой фары;
  • 3 – комбинация приборов;
  • 4 – лампы ближнего и дальнего света правой фары;
  • 5 – подрулевой переключатель наружного освещения и указателей поворота;
  • 6 – электронный блок управления двигателем.

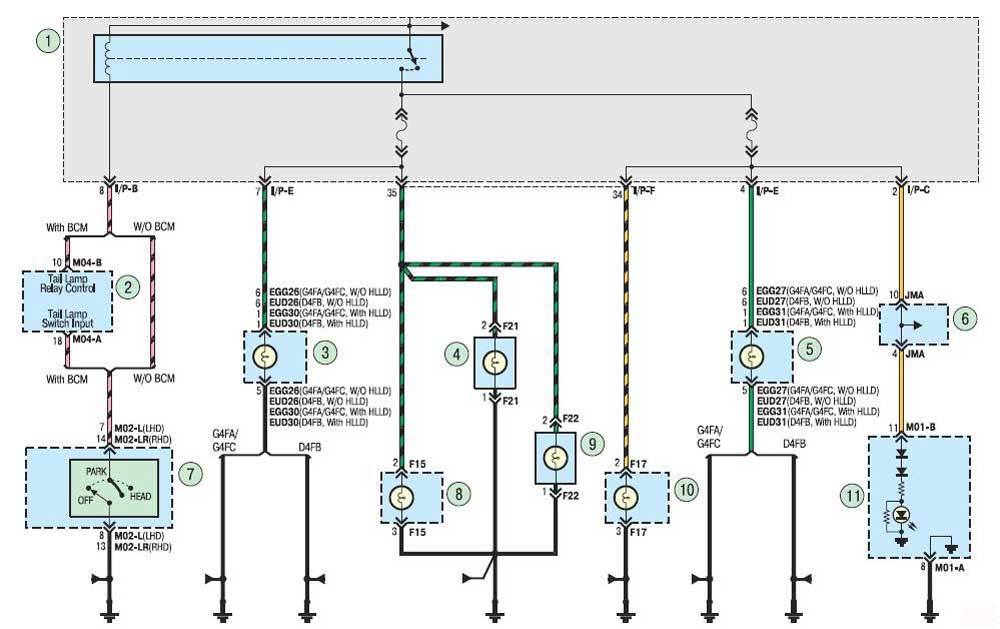

Габаритные огни и освещение номерного знака

  • 1 – монтажный блок в салоне автомобиля;
  • 2 – модуль управления электрооборудованием кузова;
  • 3 – лампа габаритного огня левой фары;
  • 4 – левая лампа освещения номерного знака;
  • 5 – лампа габаритного огня правой фары;
  • 6 – соединительная колодка;
  • 7 – подрулевой переключатель наружного освещения и указателей поворота;
  • 8 – лампа габаритного огня левого заднего фонаря;
  • 9 – правая лампа освещения номерного знака;
  • 10 – лампа габаритного огня правого заднего фонаря;
  • 11 – комбинация приборов.

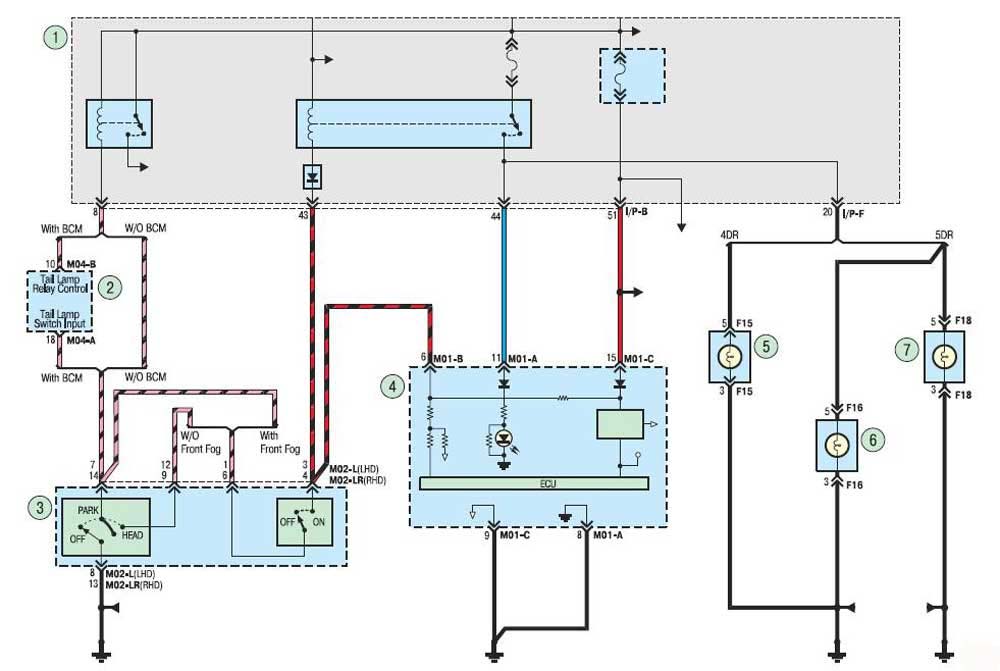

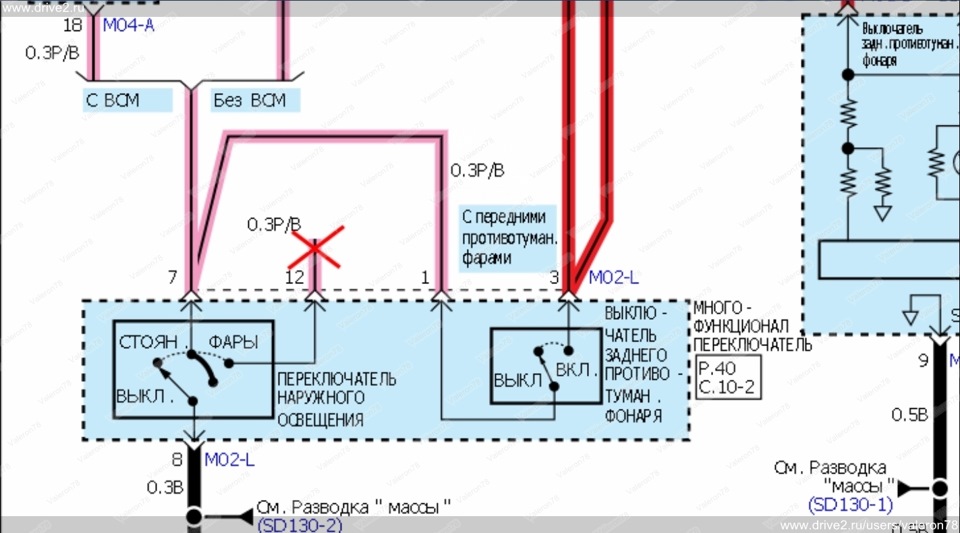

Задний противотуманный свет

  • 1 – монтажный блок в салоне автомобиля;
  • 2 – модуль управления кузовным электрооборудованием;
  • 3 – переключатель наружного освещения и указателей поворота;
  • 4 – комбинация приборов;
  • 5, 6 – левые задние фонари;
  • 7 – правый задний фонарь.

Звуковой сигнал

  • 1 – блок реле и предохранителей в моторном отсеке;
  • 2 – сигнал высокого тона;
  • 3 – сигнал низкого тона;
  • 4 – контактное кольцо подушки безопасности;
  • 5 – клавиша включения звукового сигнала.

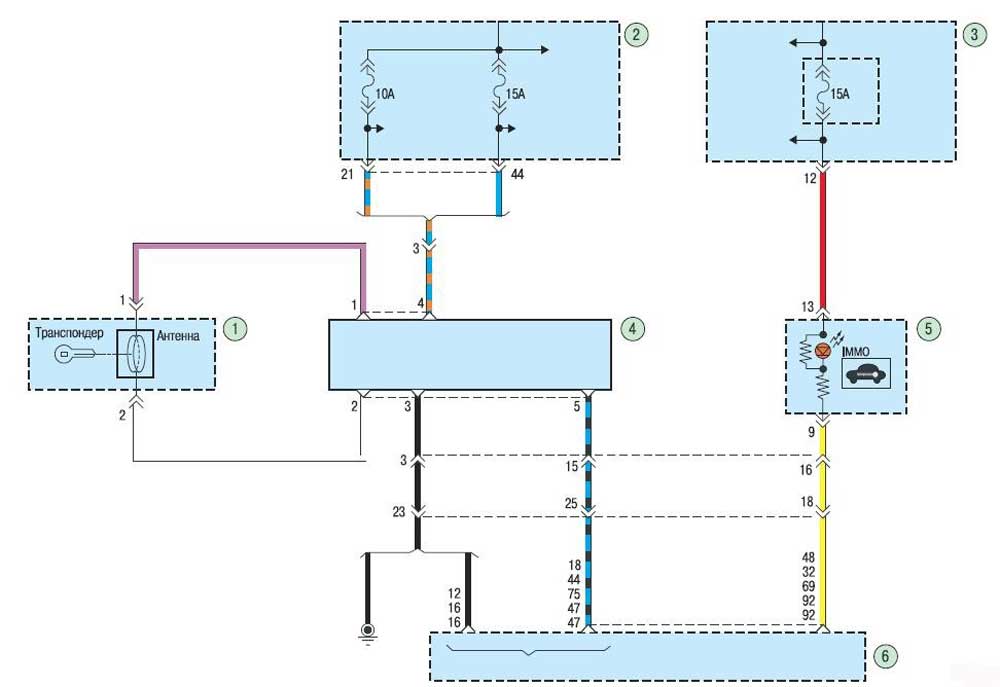

Иммобилизатор

  • 1 – антенный блок иммобилизатора;
  • 2 – блок реле и предохранителей в моторном отсеке;
  • 3 – блок реле и предохранителей в салоне автомобиля;
  • 4 – модуль иммобилизатора;
  • 5 – комбинация приборов;
  • 6 – электронный блок управления двигателем.

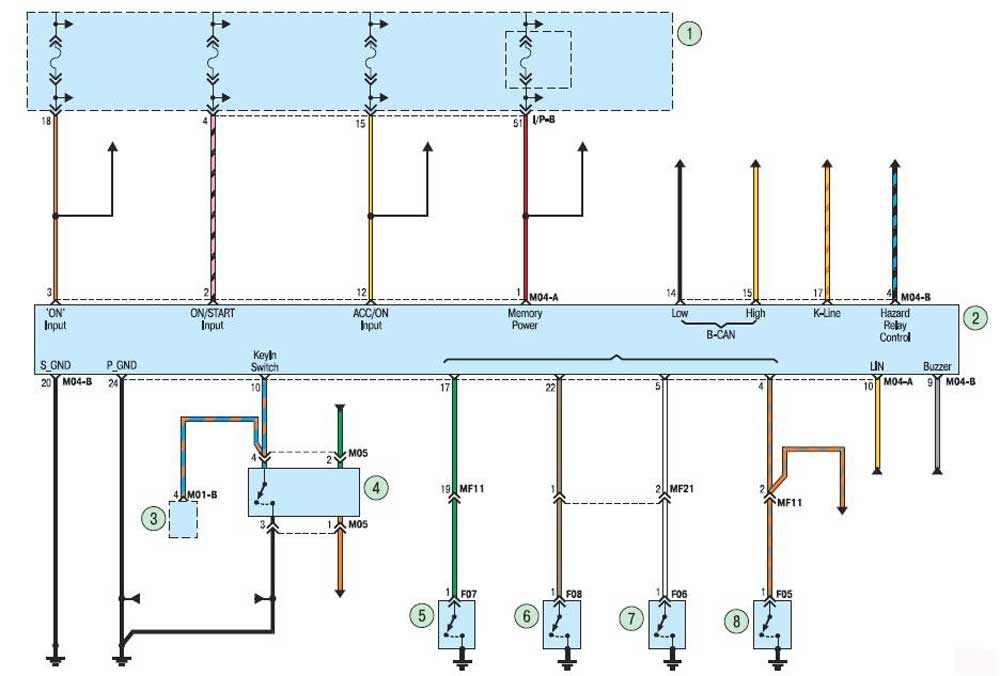

Модуль управления электрооборудованием кузова

  • 1 – монтажный блок в салоне автомобиля;
  • 2 – модуль управления электрооборудованием кузова;
  • 3 – комбинация приборов;
  • 4 – сигнализатор незакрытых дверей;
  • 5 – концевой выключатель левой задней двери;
  • 6 – концевой выключатель правой задней двери;
  • 7 – концевой выключатель пассажирской двери;
  • 8 – концевой выключатель двери водителя.

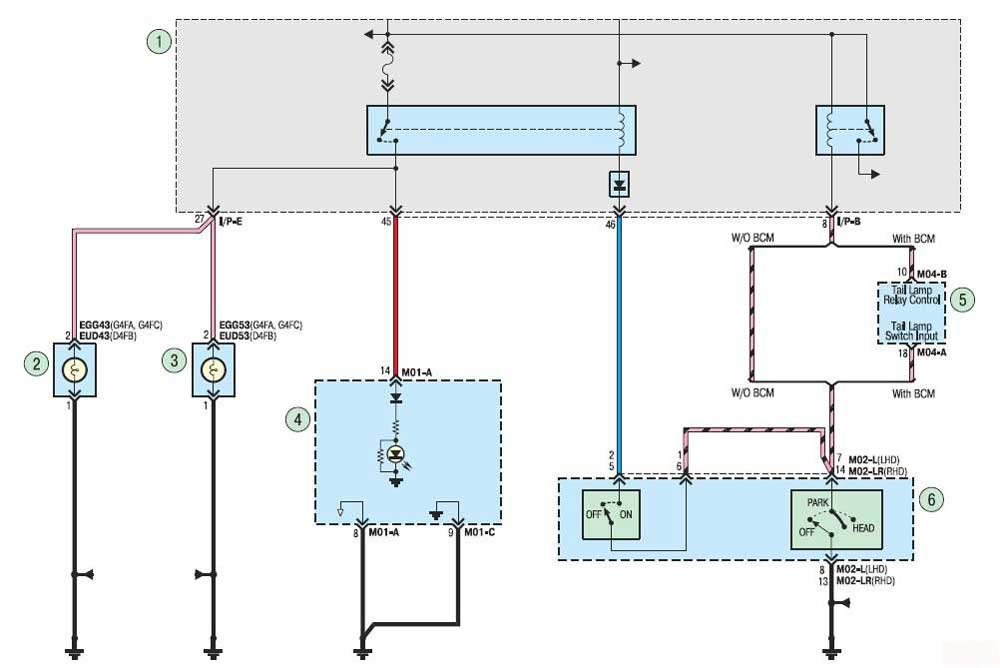

Передние противотуманные фары

  • 1 – монтажный блок в салоне автомобиля;
  • 2 – левая передняя противотуманная фара;
  • 3 – правая передняя противотуманная фара;
  • 4 – комбинация приборов;
  • 5 – модуль управления электрооборудованием кузова;
  • 6 – переключатель наружного освещения и указателей поворота.

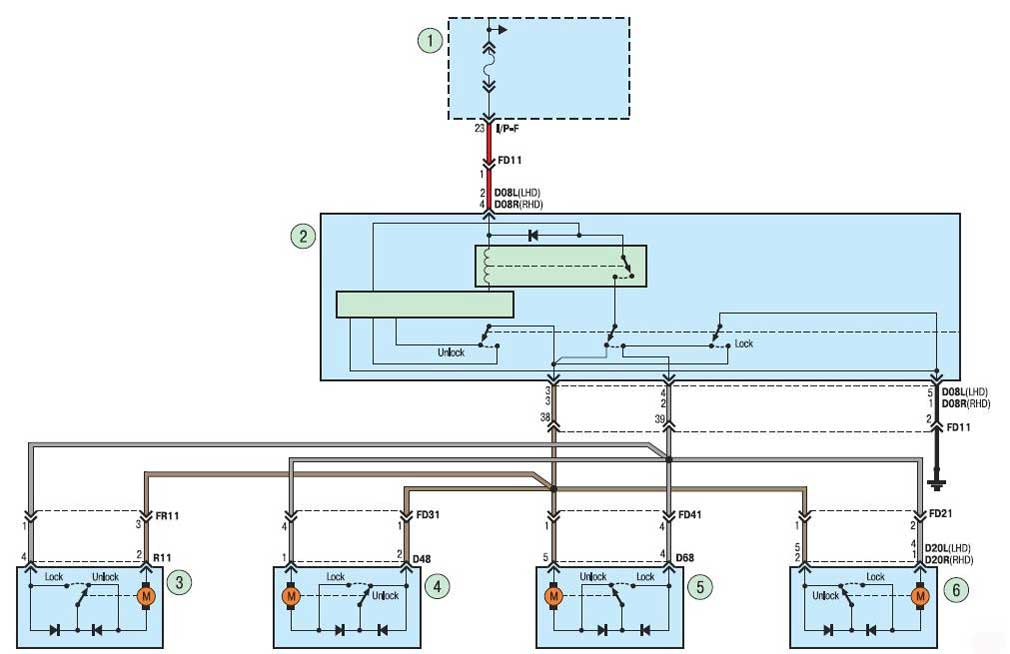

Привод замков дверей без блока BCM

  • 1 – монтажный блок в салоне автомобиля;
  • 2 – привод замка двери водителя;
  • 3 – привод замка двери задка;
  • 4 – привод замка левой задней двери;
  • 5 – привод замка правой задней двери;
  • 6 – привод замка двери переднего пассажира.

Привод замков дверей с блоком BCM

  • 1 – модуль управления электрооборудованием кузова;
  • 2 – привод замка двери задка;
  • 3 – привод замка двери водителя;
  • 4 – привод замка левой задней двери;
  • 5 – привод замка правой задней двери;
  • 6 – привод замка двери переднего пассажира.

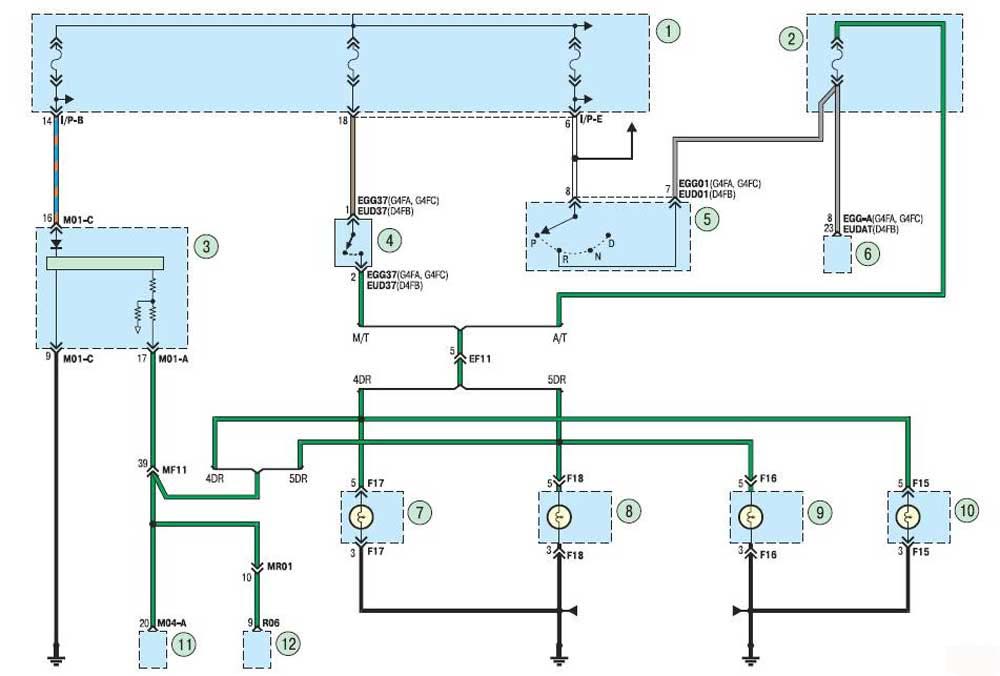

Свет заднего хода

  • 1 – монтажный блок в салоне автомобиля;
  • 2 – монтажный блок в моторном отсеке;
  • 3 – комбинация приборов;
  • 4 – выключатель света заднего хода;
  • 5 – селектор автоматической коробки передач;
  • 6 – модуль управления трансмиссией;
  • 7, 8 – лампа габаритного огня правого заднего фонаря;
  • 9, 10 – лампа габаритного огня левого заднего фонаря;
  • 11 – модуль управления электрооборудованием кузова;
  • 12 – зеркало заднего вида с функцией автоматического затемнения.

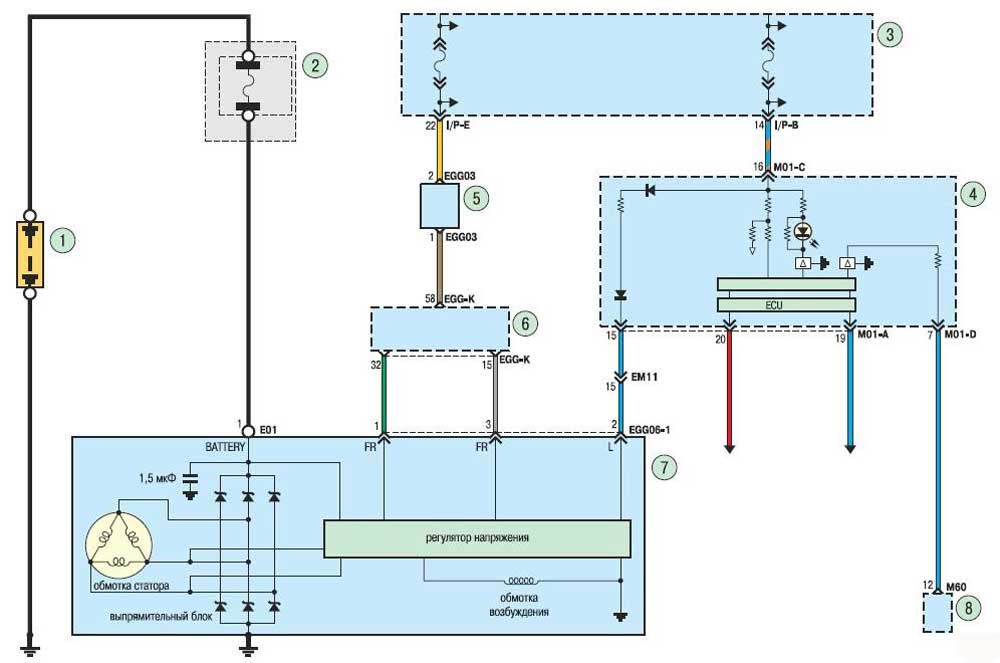

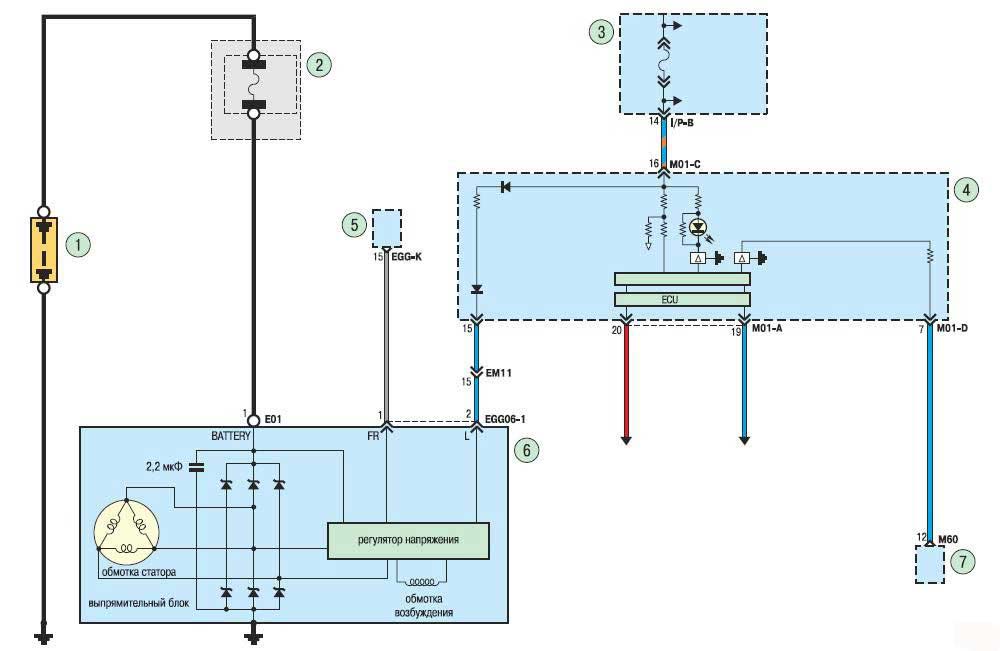

Система зарядки без AMS

  • 1 – аккумуляторная батарея;
  • 2 – монтажный блок в моторном отсеке;
  • 3 – монтажный блок в салоне автомобиля;
  • 4 – комбинация приборов;
  • 5 – электронный блок управления двигателем;
  • 6 – генератор;
  • 7 – модуль управления подушками безопасности.

Система зарядки с AMS

  • 1 – аккумуляторная батарея;
  • 2 – монтажный блок в моторном отсеке;
  • 3 – монтажный блок в салоне автомобиля;
  • 4 – комбинация приборов;
  • 5 – система управления генератором (AMS);
  • 6 – электронный блок управления двигателем;
  • 7 – генератор;
  • 8 – модуль управления подушками безопасности.

Cистема ABS

  • 1 – монтажный блок в моторном отсеке;
  • 2 – монтажный блок в салоне автомобиля;
  • 3 – выключатель стоп-сигнала;
  • 4 – реле ламп стоп-сигнала;
  • 5 – модуль контроля включения блокировки руля;
  • 6 – электронный ключ зажигания;
  • 7 – гидроэлектронный модуль ABS;
  • 8 – модуль управления трансмиссией;
  • 9, 11 – электронный блок управления двигателем;
  • 10 – модуль управления системой ESP.

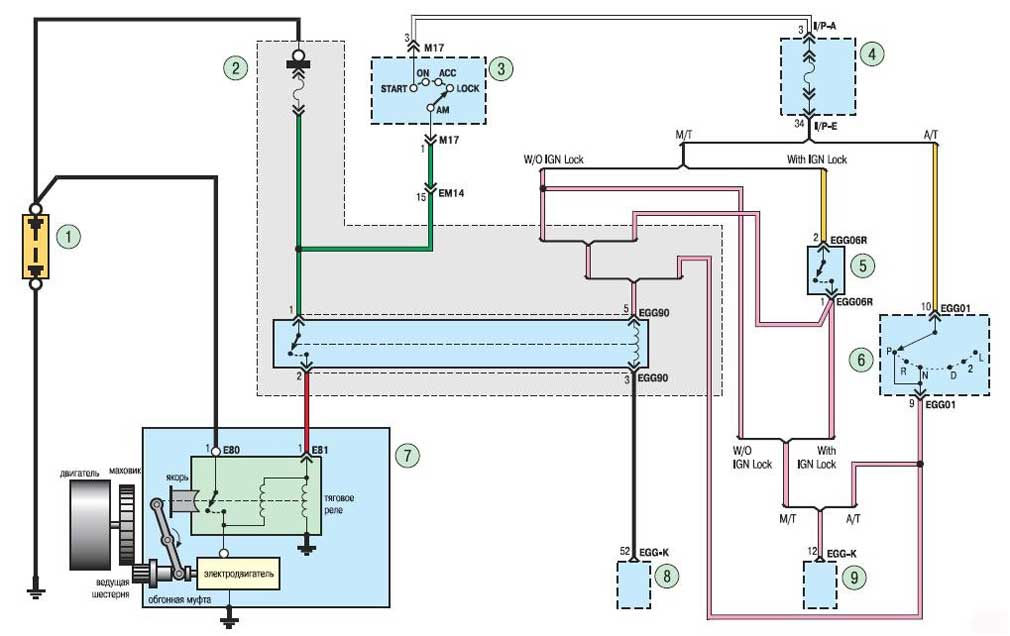

Система пуска двигателя без электронного ключа

  • 1 – аккумуляторная батарея;
  • 2 – монтажный блок в моторном отсеке;
  • 3 – выключатель (замок) зажигания;
  • 4 – монтажный блок в салоне автомобиля;
  • 5 – модуль управления зажиганием;
  • 6 – селектор автоматической коробки передач;
  • 7 – стартер; 8, 9 – электронный блок управления двигателем.

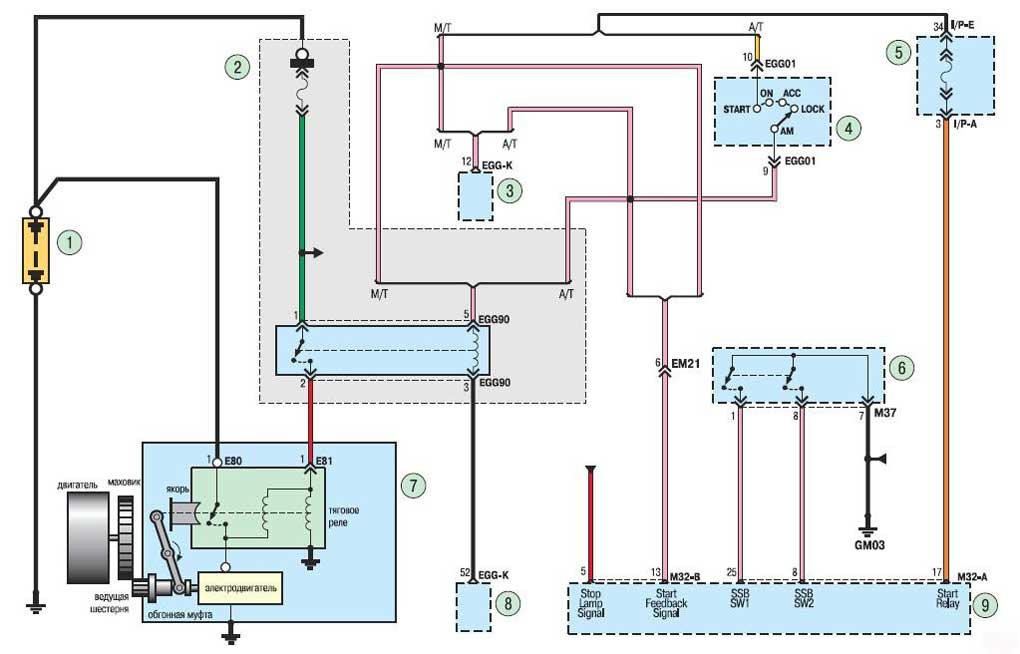

Система пуска двигателя с электронным ключом

  • 1 – аккумуляторная батарея;
  • 2 – монтажный блок в моторном отсеке;
  • 3 – электронный блок управления двигателем;
  • 4 – селектор автоматической коробки передач;
  • 5 – монтажный блок в салоне автомобиля;
  • 6 – кнопка пуска и остановки двигателя;
  • 7 – стартер;
  • 8 – электронный блок управления двигателем;
  • 9 – модуль управления кнопкой пуска и остановки двигателя.

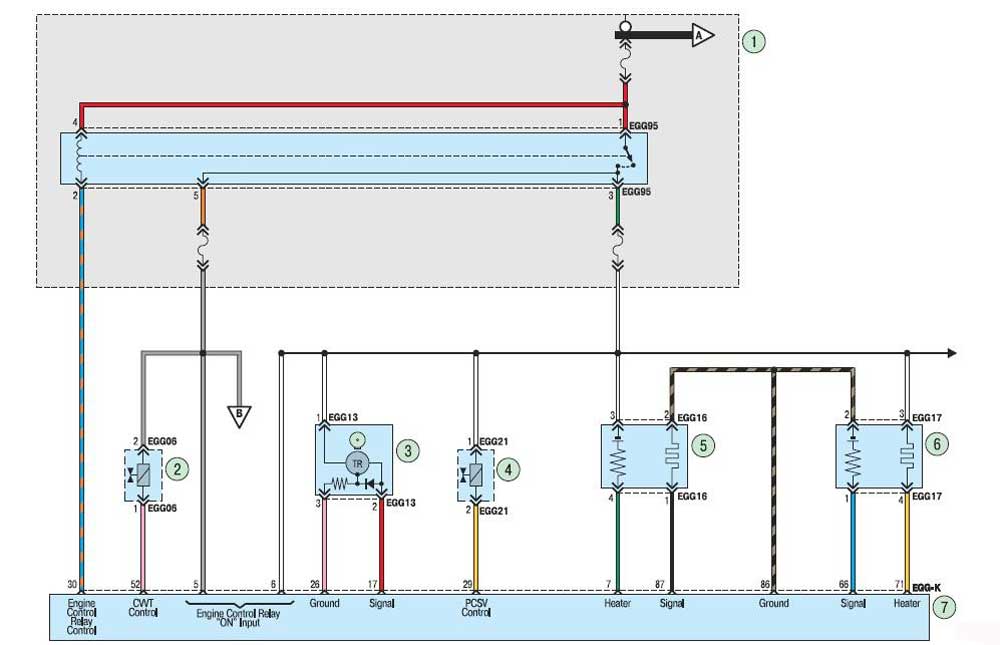

Система управления двигателем, схема 1.1

  • 1 – монтажный блок в моторном отсеке;
  • 2 – электромагнитный клапан (ЭМК) системы изменения фаз газораспределения (CVVT);
  • 3 – датчик положения распределительного вала;
  • 4 – ЭМК системы улавливания паров топлива;
  • 5 – управляющий датчик концентрации кислорода;
  • 6 – диагностический датчик концентрации кислорода;
  • 7 – электронный блок управления двигателем.

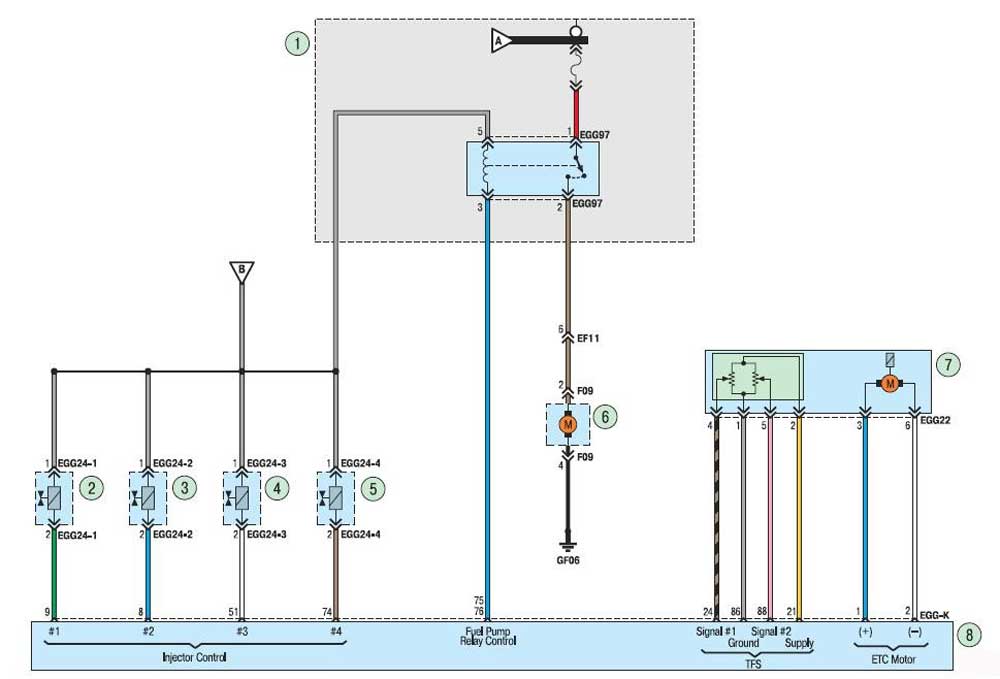

Система управления двигателем, схема 1.2

  • 1 – монтажный блок в моторном отсеке;
  • 2, 3, 4, 5 – форсунки;
  • 6 – датчик уровня топлива и топливный модуль;
  • 7 – дроссельный узел;
  • 8 – электронный блок управления двигателем.

Система управления двигателем, схема 1.3

  • 1 – монтажный блок в моторном отсеке;
  • 2, 3, 4, 5 – катушки зажигания;
  • 6 – конденсатор;
  • 7 – комбинация приборов;
  • 8 – электронный ключ зажигания;
  • 9 – модуль иммобилизатора;
  • 10 – электронный блок управления двигателем.

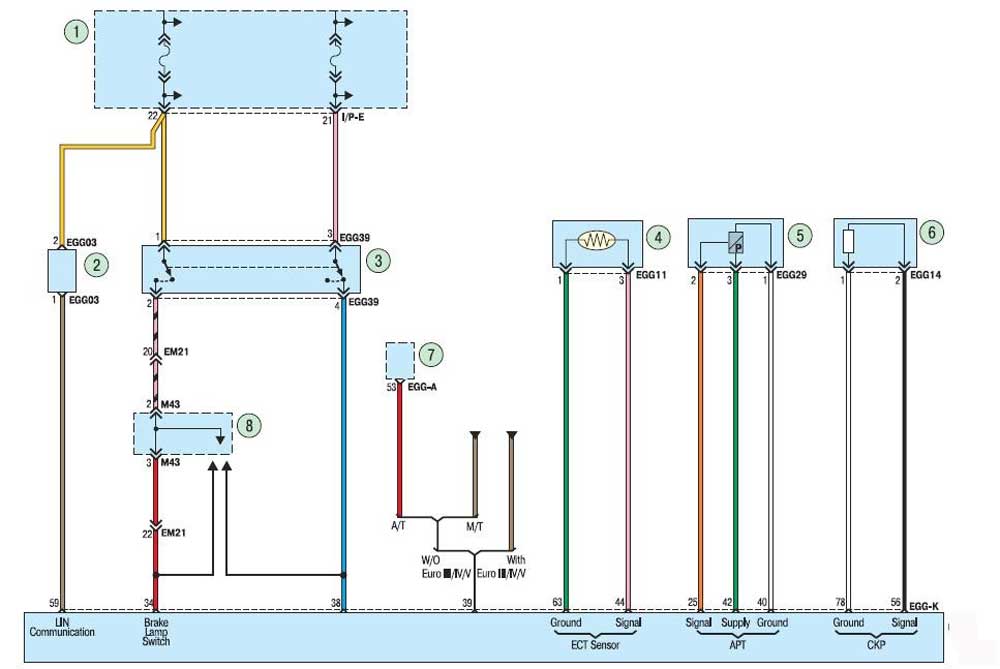

Система управления двигателем, схема 1.4

  • 1 – монтажный блок в салоне автомобиля;
  • 2 – система управления генератором (AMS);
  • 3 – выключатель стоп-сигнала;
  • 4 – датчик температуры охлаждающей жидкости;
  • 5 – датчик давления в системе кондиционирования;
  • 6 – датчик положения коленчатого вала;
  • 7 – модуль управления трансмиссией;
  • 8 – реле стоп-сигнала;
  • 9 – электронный блок управления двигателем.

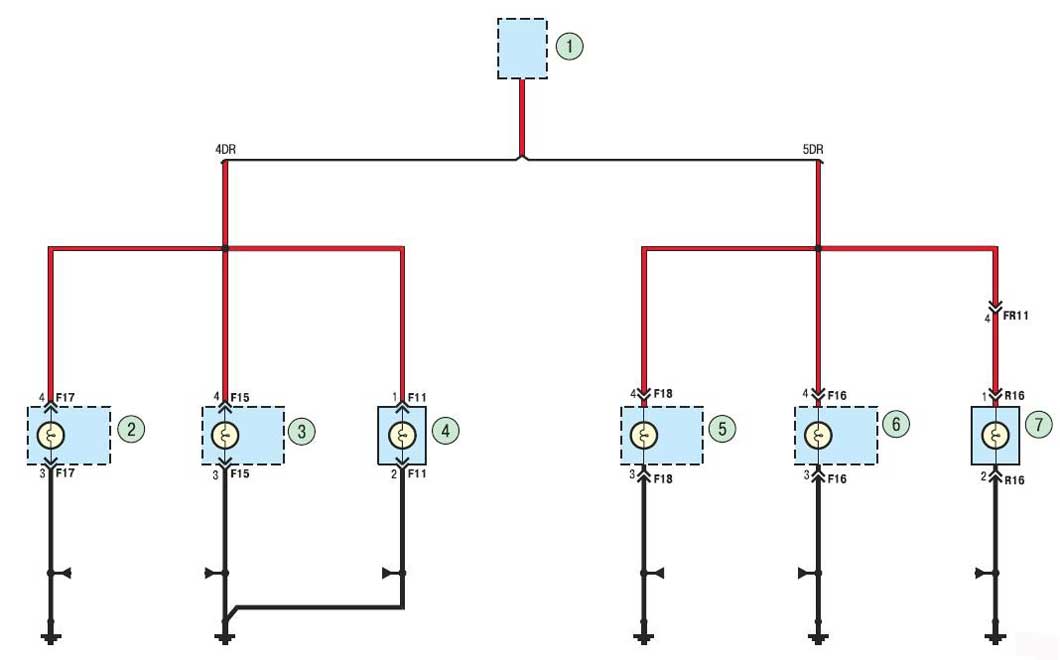

Cтоп-сигналы автомобиля без системы ABS

  • 1 – реле ламп стоп-сигнала;
  • 2, 5 – правый задний фонарь;
  • 3, 6 – левый задний фонарь;
  • 4, 7 – дополнительный стоп-сигнал.

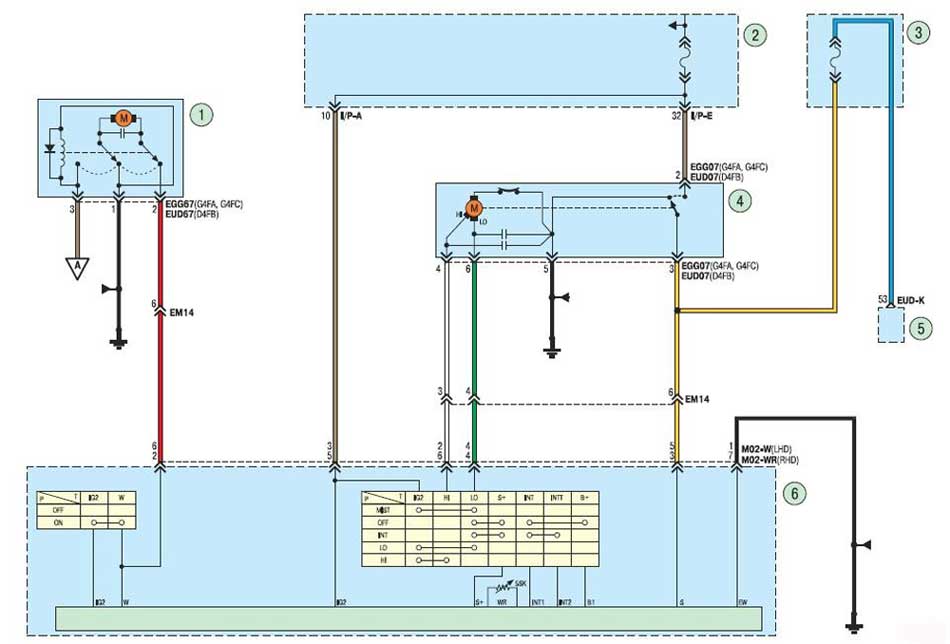

Стеклоочистители и стеклоомыватель ветрового окна

  • 1 – электронасос омывателя;
  • 2 – монтажный блок в салоне автомобиля;
  • 3 – монтажный блок в моторном отсеке;
  • 4 – моторедуктор переднего стеклоочистителя;
  • 5 – электронный блок управления двигателем;
  • 6 – переключатель стеклоочистителя и стеклоомывателя ветрового окна.

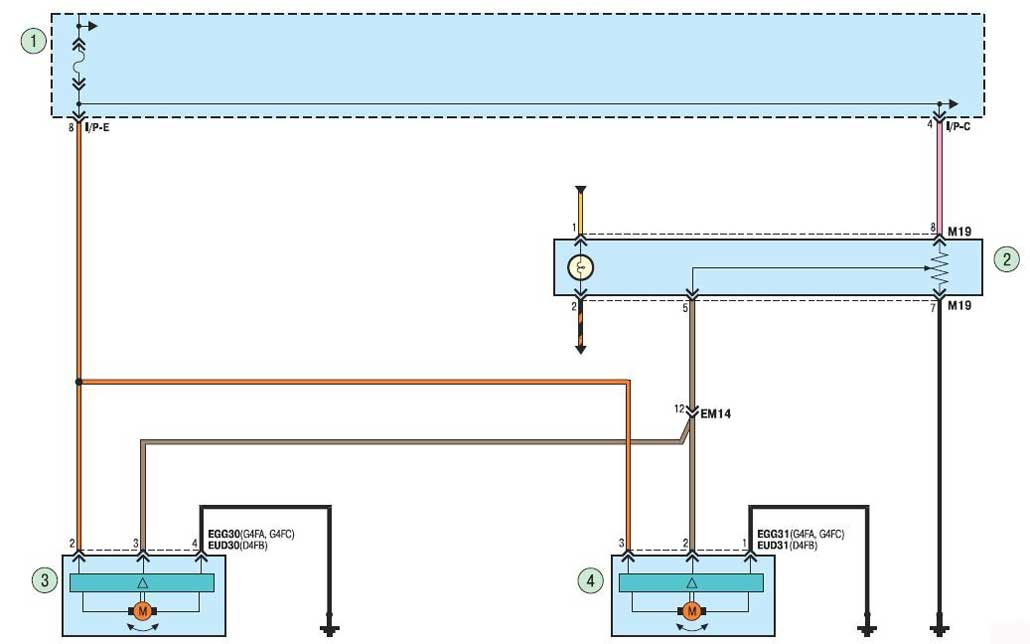

Электрокорректор света фар

  • 1 – монтажный блок в салоне автомобиля;
  • 2 – регулятор электрокорректора света фар;
  • 3 – левый электрокорректор;
  • 4 – правый электрокорректор.

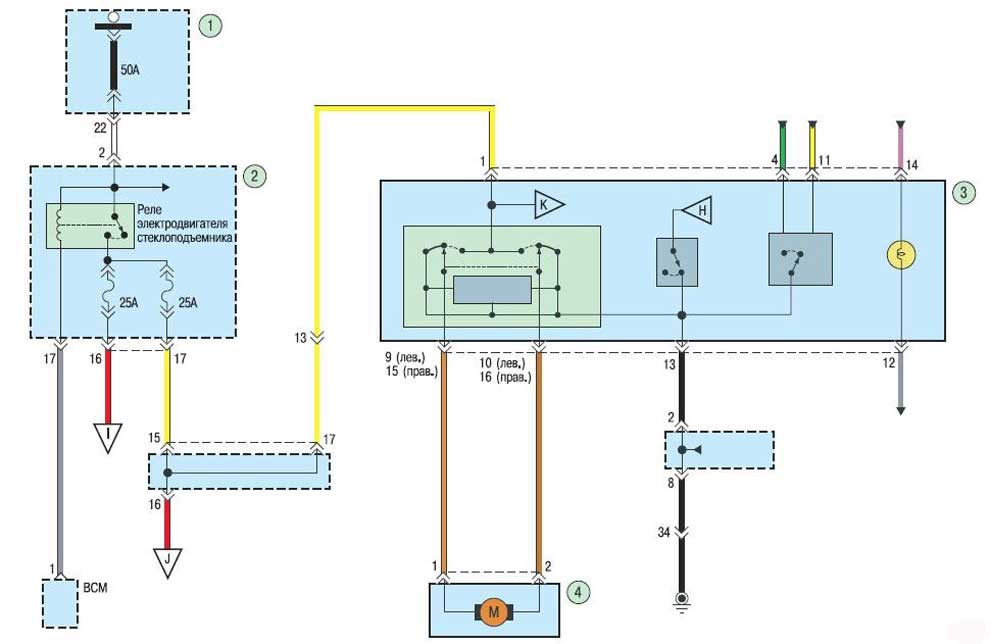

Электростеклоподъемник двери водителя (без интеллектуального модуля привода стеклоподъемников)

  • 1 – блок реле и предохранителей в моторном отсеке;
  • 2 – блок реле и предохранителей в салоне автомобиля;
  • 3 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей;
  • 4 – электродвигатель стеклоподъемника двери водителя.

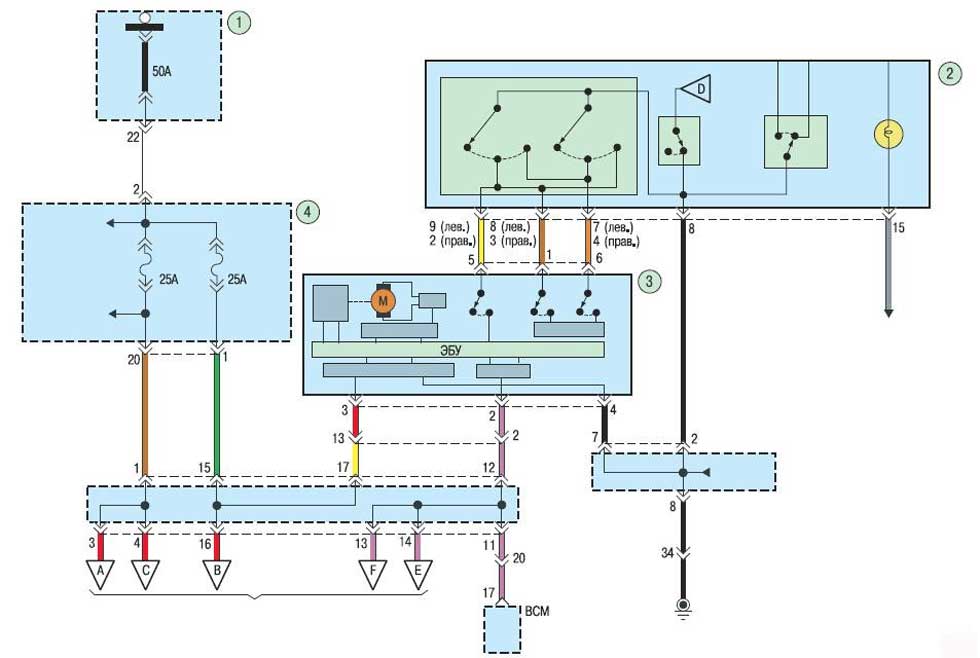

Электростеклоподъемник двери водителя (с интеллектуальным модулем привода)

  • 1 – блок реле и предохранителей в моторном отсеке;
  • 2 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным модулем привода стеклоподъемников);
  • 3 – интеллектуальный модуль привода стеклоподъемника двери водителя;
  • 4 – блок реле и предохранителей в салоне автомобиля.

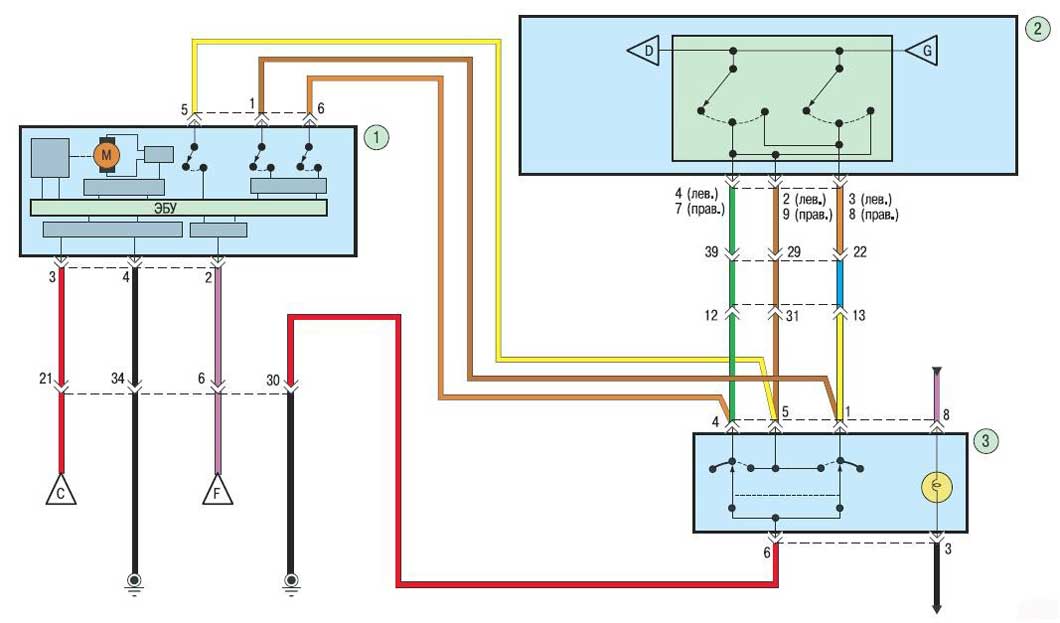

Электростеклоподъемник передней пассажирской двери (с интеллектуальным модулем привода)

  • 1 – интеллектуальный модуль привода стеклоподъемника передней пассажирской двери;
  • 2 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным модулем приводов стеклоподъемников);
  • 3 – клавиша управления электростеклоподъемником передней пассажирской двери.

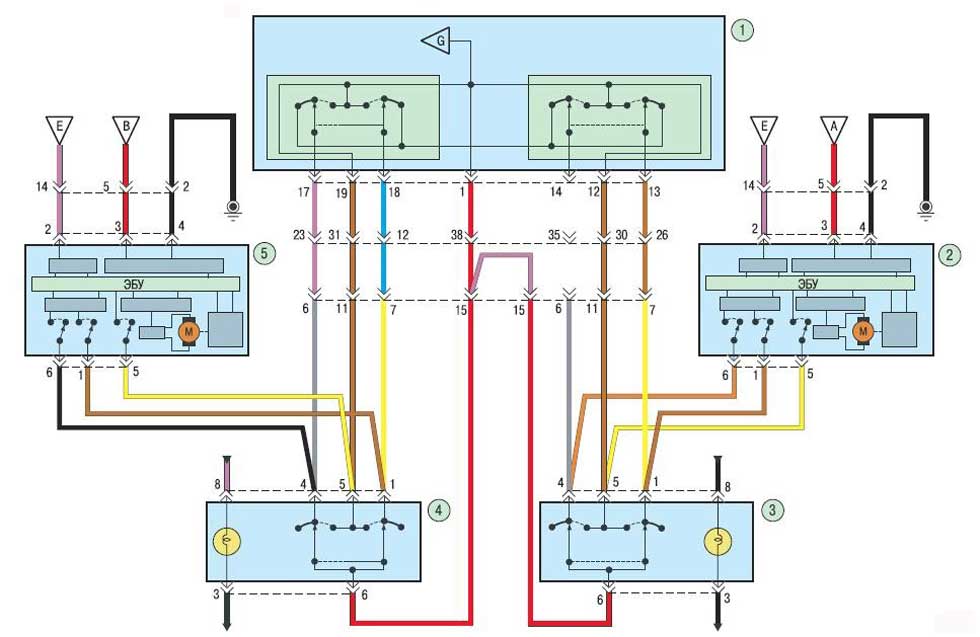

Электростеклоподъемники задних дверей (с интеллектуальным модулем приводов)

  • 1 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным модулем приводов стеклоподъемников);
  • 2 – интеллектуальный модуль привода стеклоподъемника правой задней двери;
  • 3 – клавиша управления электростеклоподъемником правой задней двери;
  • 4 – клавиша управления электростеклоподъемником левой задней двери;
  • 5 – интеллектуальный модуль привода стеклоподъемника левой задней двери.

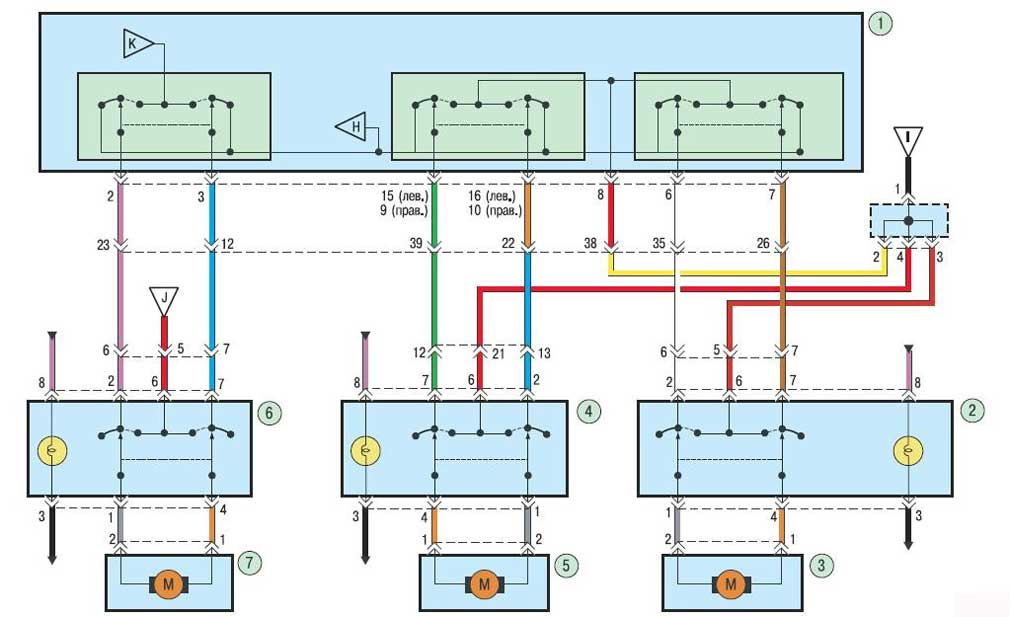

Электростеклоподъемники передней пассажирской и задних дверей (без интеллектуального модуля привода стеклоподъемников)

  • 1 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей;
  • 2 – клавиша управления электростеклоподъемником правой задней двери;
  • 3 – электродвигатель стеклоподъемника правой задней двери;
  • 4 – клавиша управления электростеклоподъемником передней пассажирской двери;
  • 5 – электродвигатель стеклоподъемника передней пассажирской двери;
  • 6 – клавиша управления электростеклоподъемником левой задней двери;
  • 7 – электродвигатель стеклоподъемника передней пассажирской двери.
