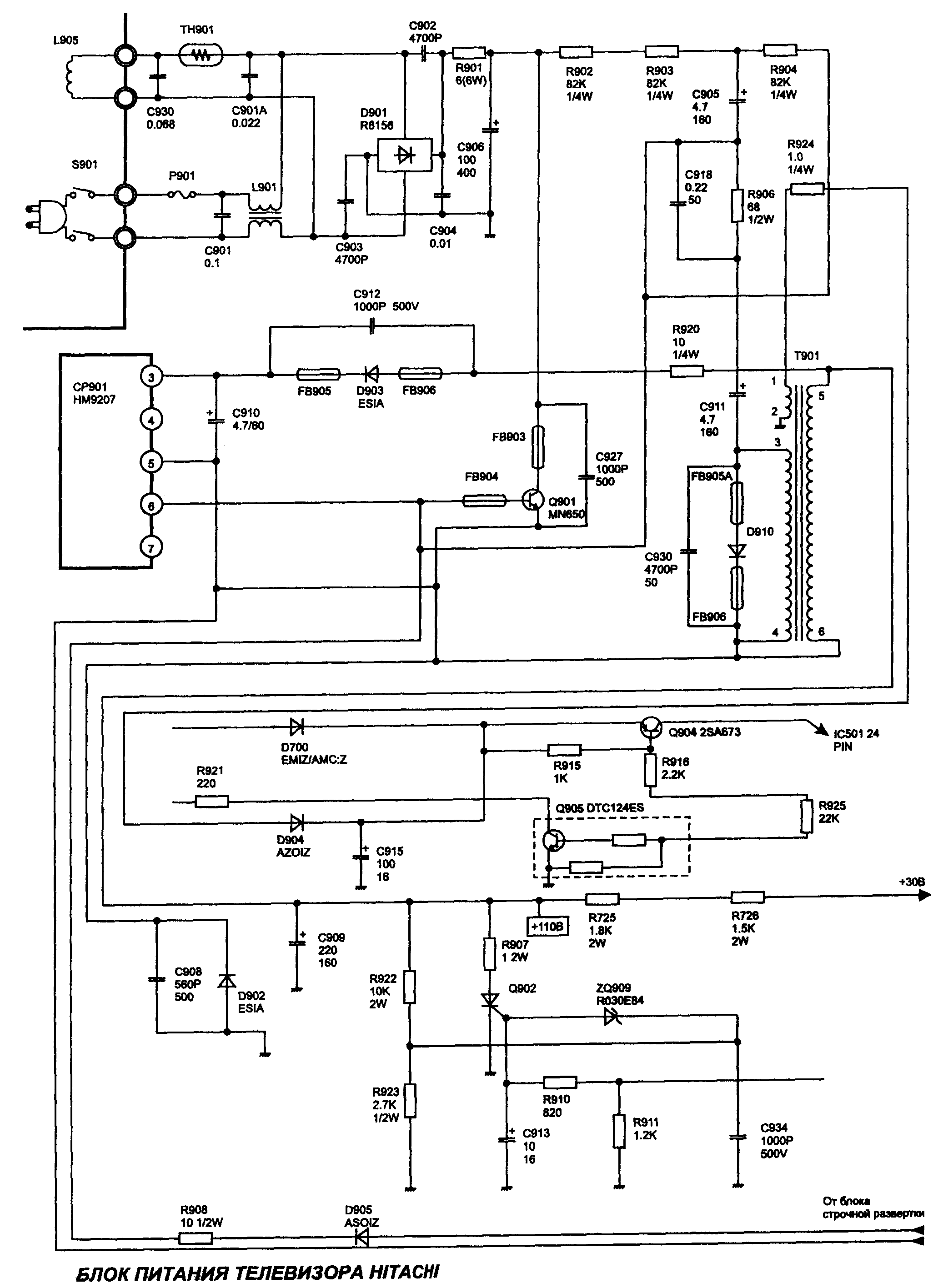

Схема блока питания телевизора хитачи

Схема блока питания телевизора хитачи
Схема блока питания телевизора хитачи
Схема блока питания телевизора хитачи
Схема блока питания телевизора хитачи

Hitachi-Fujian HFS-1425

При включении из ТПИ раздается резкий свист. По всем признакам похоже на перегрузку блока питания, а нет... по выходам КЗ отсутствует... Настоящая причина оказалась в "сухих" конденсаторах, после замены аппарат запустился нормально.


Hitachi-Fujian HFS-1425

Дефект- посторонний писк по звуку, изменяющийся при регулировкке громкости.

Причина оказалась в конденсаторе С106 4.7 мкФ/50В в цепи регулировки громкости.


HITACHI CMT2130

Неисправность- нет цвета в SEKAM. Причина-  высохла емкость C5019 3,3 мкф


HITACHI CMT-2199

Заявленный  дефект- не включается. Вскрытие показало пробитый накоротко HOT и "дутые" конденсаторы на блоке питания. Значит блок питания уходит в разнос. При запуске на лампу 60W на выходе +B напряжение 240V. Причина - обрыв R962 (47kOm)



HITACHI CMT 2057

Неисправность: блок питания пытается запуститься и тут же блокируется. Причина - R913 (от выпрямителя 111В до светодиода оптопары) в обрыве.


HITACHI CMT 2057

Неисправность: не выходит из дежурки. Причина в питани процессора - неисправен Q117, стабилизатор +5V


HITACHI CMT 2057

Неисправность: при запуске из дежурки в рабочий режим строчное напряжение падает до75V Причина - неисправен Q907 (шунтирует оптопару). Звонится как целый


Hitachi CMT-2199

Заниженное напряжение. На выходе вместо положенных +60V (для дежурного режима) всего 40V. Причина неисправности оказалась в подстроечном резисторе в цепи оптопары номиналом 1кОм (обрыв).


Hitachi C21-TF560S

Неисправность: отключается через 5-10 минут работы, при этом очень сильно нагреваются ТПИ и STRF6454 в блоке питания. После проверки обвязки ШИМ было решено выпаять ТПИ. Как оказалось внутри лопнул феррит. После склеивания феррита все заработало.
